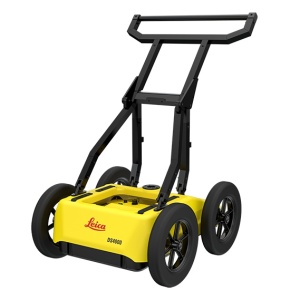

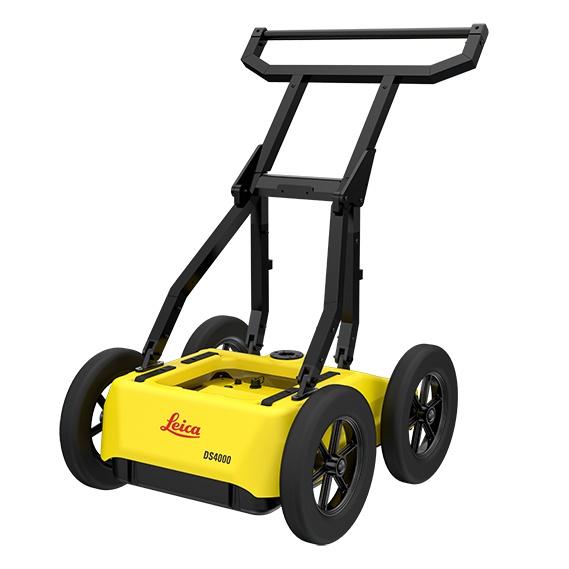

Scanner de detectie utilitati subterane / Georadar (GPR), Leica DS4000

• Leica DS4000 este un sistem avansat de radar pentru detectarea utilităților, proiectat pentru a revoluționa modul în care sunt localizate utilitățile subterane, permițând utilizatorilor să "vadă mai mult și să pătrundă mai adânc" cu o claritate de neegalat.
• Un element central al capacității sale este Tehnologia Patentată de Egalizare a Codificării (EsT), care permite DS4000 să identifice active subterane cu până la 60% mai adânc decât sistemele convenționale, pe un interval de inspecție de 80 MHz - 1500 MHz. Această tehnologie avansată asigură achiziția precisă a datelor chiar și în cele mai complexe și dificile medii, reducând semnificativ riscurile, prevenind eșecurile costisitoare în timpul excavărilor și sporind siguranța.
• Proiectat pentru un singur operator, designul său modular, ușor (20 kg - 44 lb) și compact asigură colectarea datelor fără efort, manevrare confortabilă și portabilitate zilnică, făcându-l un instrument indispensabil pentru profesioniști.

Caracteristici:

• Interval de detecție extins cu tehnologia EsT: Utilizează EsT (tehnologie patentată de Egalizare a Codificării) pentru a vedea mai mult și a pătrunde mai adânc în subteran, oferind rezoluție și penetrare superioare pe un interval de inspecție de 80 MHz - 1500 MHz. Acesta crește adâncimea de penetrare cu 40% până la 60% comparativ cu dispozitivele tradiționale și detectează utilitățile subterane mai clar atât la niveluri puțin adânci, cât și la cele mai adânci, dezvăluind obiecte subterane dificil de văzut, cum ar fi cablurile de fibră optică.

• Design compact și ușor: Cântărind 20 kg (44 lb), designul său modular și compact permite desfășurarea de către un singur utilizator și colectarea de date fără efort și confortabilă.

• Flux de lucru eficientizat: Dispune de "Quick Scan Mode" pentru a simplifica operațiunile pe teren, economisind timp și reducând costurile. Permite marcarea și digitalizarea în timp real a anomaliilor detectate direct pe teren.

• Soluții software avansate: Se integrează cu cele mai recente soluții software de la Hexagon: uMap și IQMaps.

  1. Software-ul de colectare a datelor uMap: Oferă calibrare automată pentru o pornire rapidă și ușoară, vizualizare și stocare a datelor radar, vizualizare în timp real a tomografiei radar (secțiuni de timp), import de cartografie a zonei studiate din diferite surse pentru vizualizarea în timp real a poziției activelor subterane geo-referențiate. De asemenea, permite conectarea cu dispozitive de poziționare NMEA, suport multilingv, unități metrice și imperiale, marcarea țintelor pe teren. Permite, de asemenea, exportul, stocarea, partajarea și accesul la date pe furnizori majori de servicii Cloud pentru un flux de lucru eficientizat și generarea automată de rapoarte.

  2. Software-ul de procesare IQMaps: Permite procesarea avansată 3D a datelor GPR cu o legătură directă de export către AutoCAD. De asemenea, suportă exportul, stocarea, partajarea și accesul la date pe furnizori majori de servicii Cloud pentru un flux de lucru eficientizat în detectarea utilităților.

Proiectat pentru performanță optimă pe teren:

• Ghidon pliabil: Facilitează desfășurarea, transportul și depozitarea ușoară a sistemului.
• Mâner mare: Oferă o prindere perfectă și o manevrabilitate superioară.
• Antenă cu înălțime reglabilă: Sistemul de montare al antenei dual-frecvență este conceput pentru a depăși cu ușurință obstacolele și pentru a permite ajustarea fără efort a înălțimii.
• Tehnologie Hot-Swap: Asigură achiziția neîntreruptă a datelor pe tot parcursul zilei de lucru, prin alimentarea continuă.
• Opțiuni de polarizare: Suportă comutarea ușoară a polarizării (HH - Orizontal-Orizontal și VV - Vertical-Vertical); polarizarea VV poate detecta țevi invizibile în polarizarea HH.
• Antenă Dual-F (EsT): Oferă cea mai bună calitate a datelor pentru cartografierea diverselor utilități, de la fibră optică la canalizare.

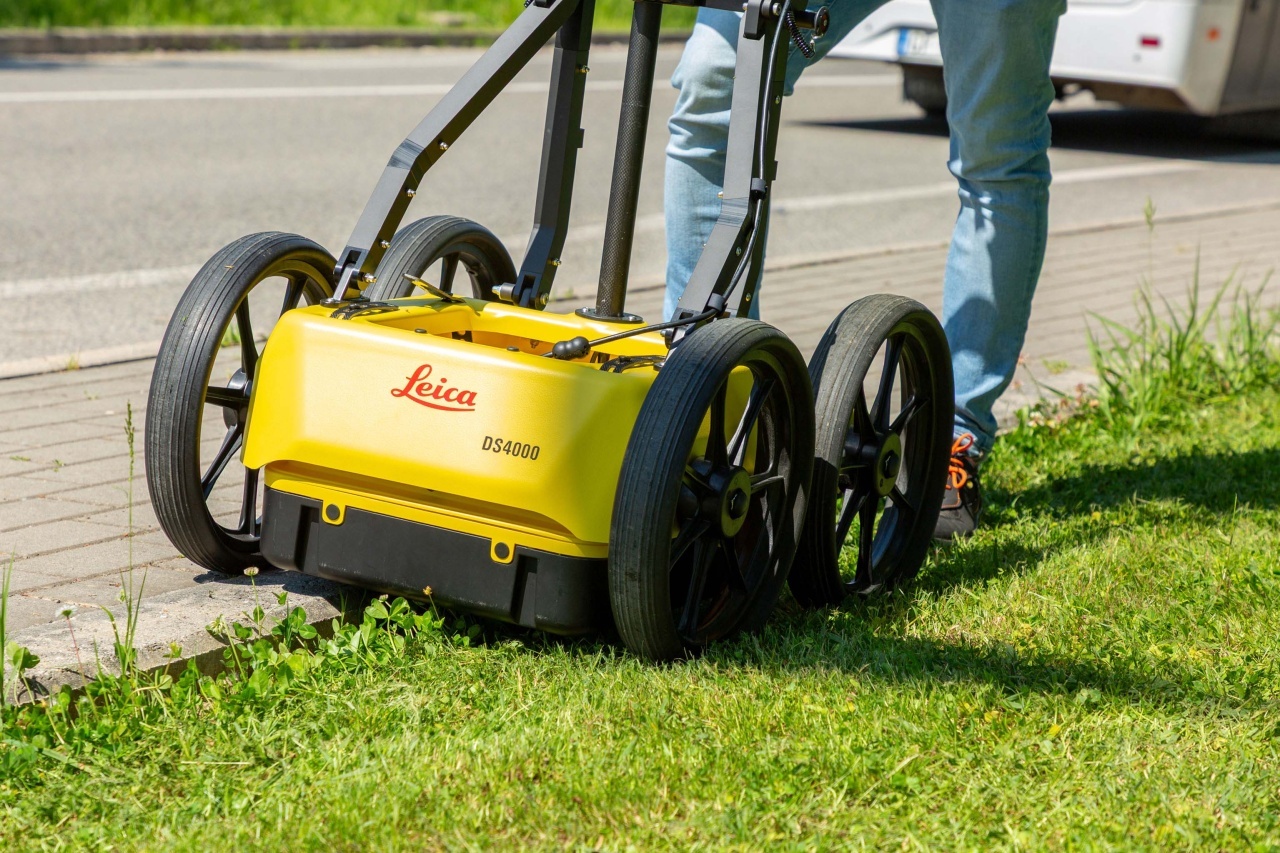

• Roți înlocuibile: Configurația cu roți duble asigură performanțe optime pe toate tipurile de teren, cu opțiuni pentru roți standard 4x310 mm (12 in) și roți off-road 4x380 mm (15 in).

• Suportă poziționarea externă prin Encoder, GPS/GNSS extern și Stație Totală.
• Face parte din portofoliul Leica Geosystems de detectare și cartografiere subterană și poate fi combinat cu tableta recomandată Leica CT1500, antena inteligentă GG04 plus sau GPS60, și detectoarele și transmițătoarele de cabluri din seria DD SMART pentru o soluție completă.
• O cutie de transport rigidă este disponibilă ca soluție opțională pentru transportul sigur al sistemului DS4000.

• Model: DS4000
• Număr de Canale: 2
• Frecvențe Centrale: Dual 200 MHz și 900 MHz
• Interval de Inspecție: 80 MHz - 1500 MHz (EsT Technology)
• Vibrații: Conform IEC 60068-2-64:2012
• Șoc: Conform IEC 60068-2-31:2011
• Certificare: CE, UKCA, FCC, IC
• Polarizare: Configurație: HH și VV
• Poziționare: Encoder, GPS/GNSS extern și Stație Totală
• Consum de Energie: Achiziție: 16W | Stand-by: 12W
• Durată de Operare: 4 h cu 1 baterie, 8 h cu 2 baterii. Durata de operare poate fi extinsă prin capabilitatea hot swap.
• Roți:
  • Standard: 4x310 mm
  • Opțional: 4x380 mm
• Protecție Mediu: IP65
• Dimensiuni (pliat pentru transport): 750x625x420 mm | 30x25x17 in
• Dimensiuni (în utilizare): 750x625x1000 mm | 30x25x40 in
• Greutate: 20 kg | 44 lbs
• Temperatură de Operare: -20°C la +50°C (-4°F la +122°F)
• Garanție: 2 ani

Instrucțiuni de utilizare:

• Asamblați sistemul DS4000 conform ghidului producătorului.
• Porniți unitatea și tableta, asigurându-vă că software-ul este încărcat și gata de utilizare.

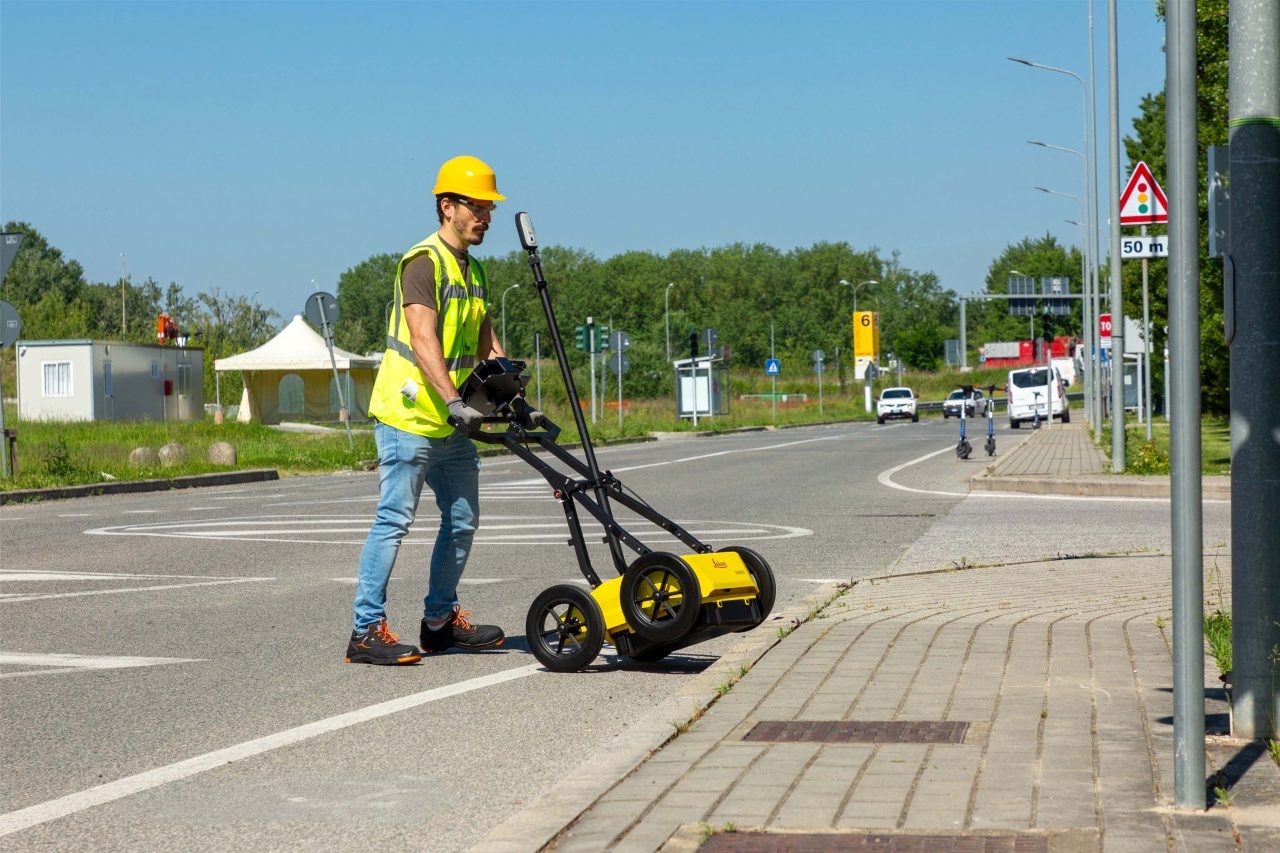

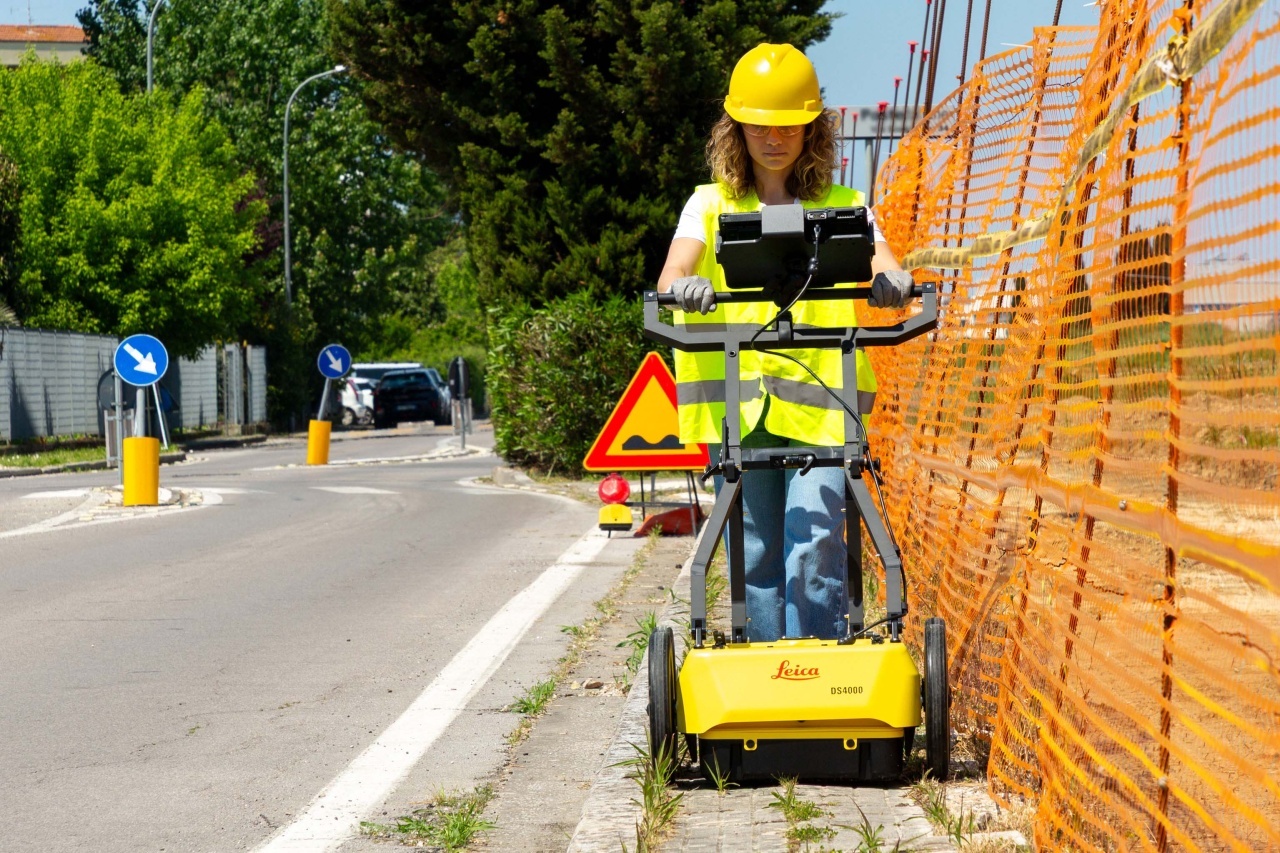

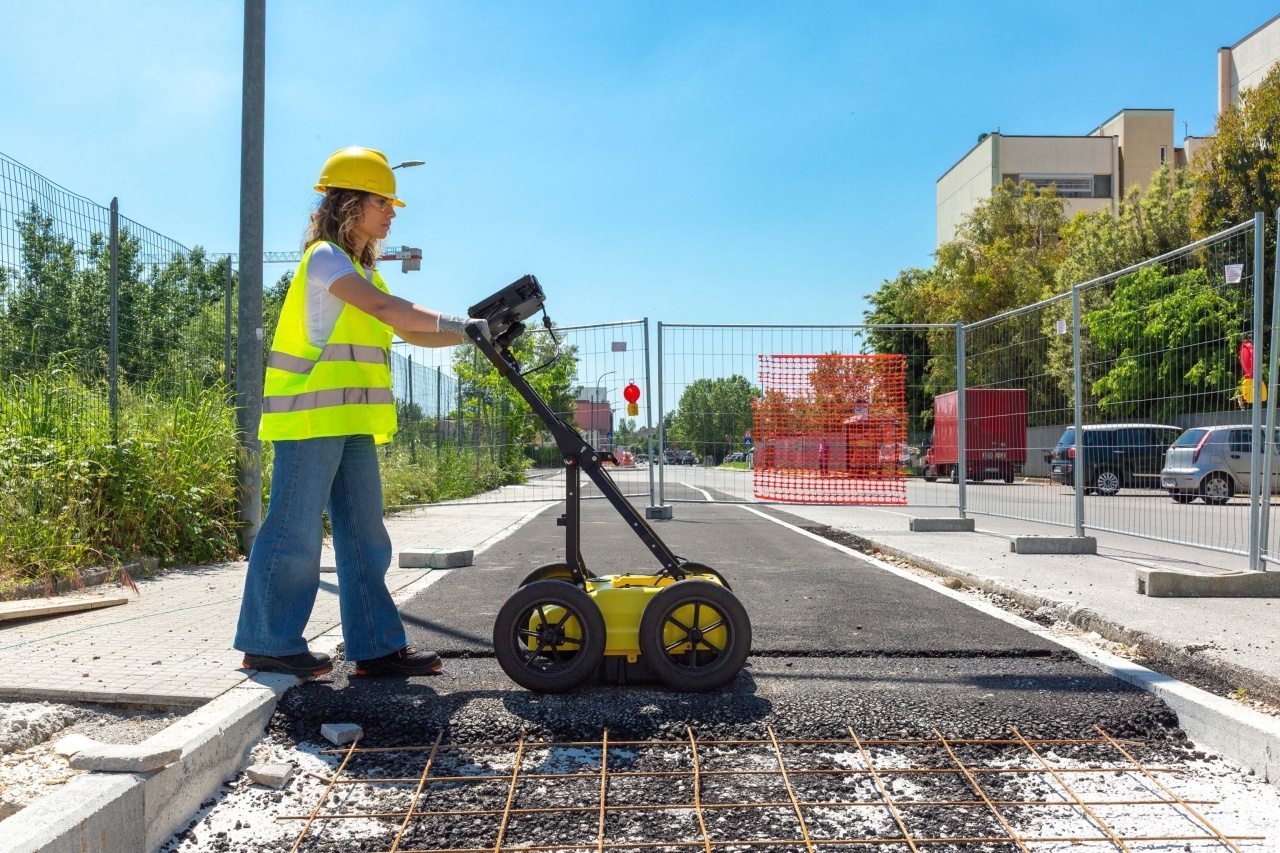

• Împingeți căruciorul peste zona de sondaj, permițând GPR-ului să colecteze date automat.
• Monitorizați datele în timp real pe tabletă pentru detecția utilităților.

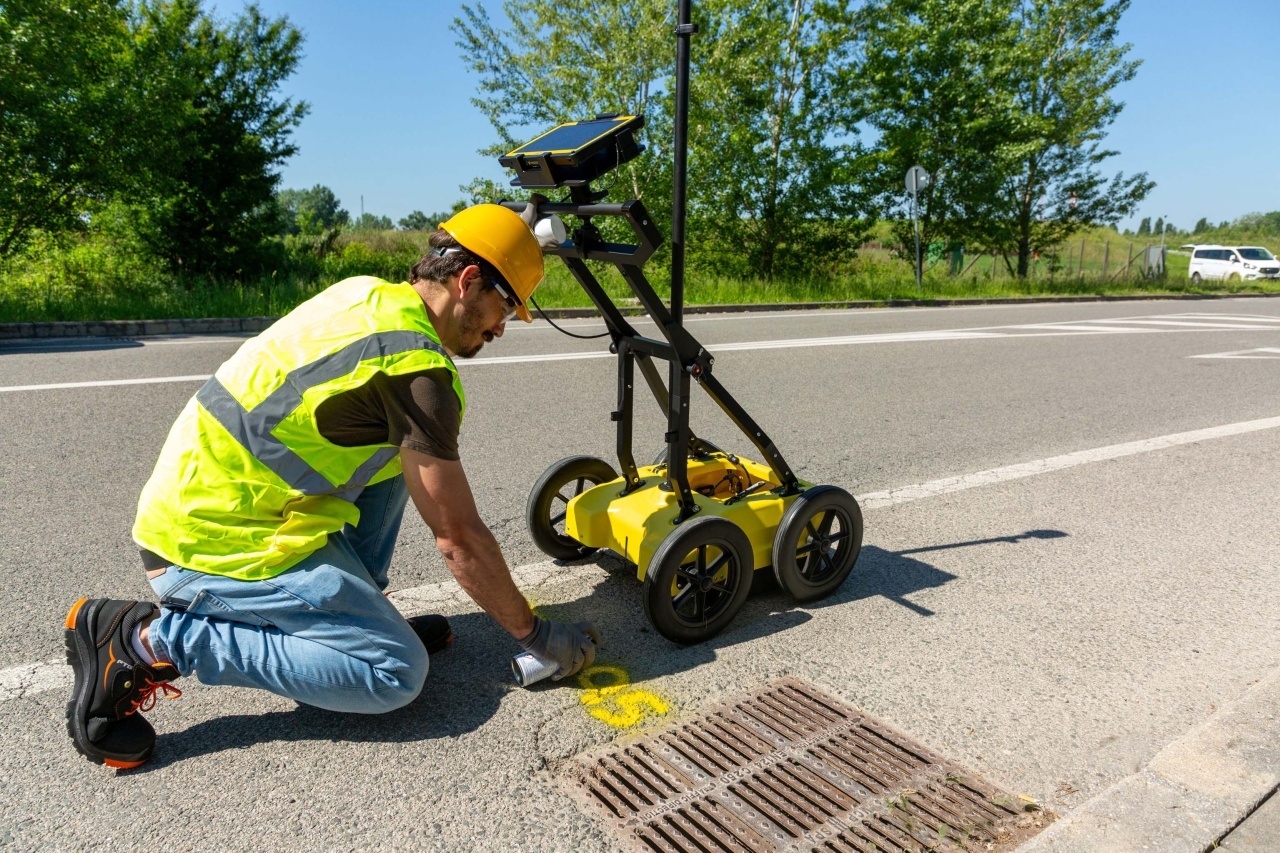

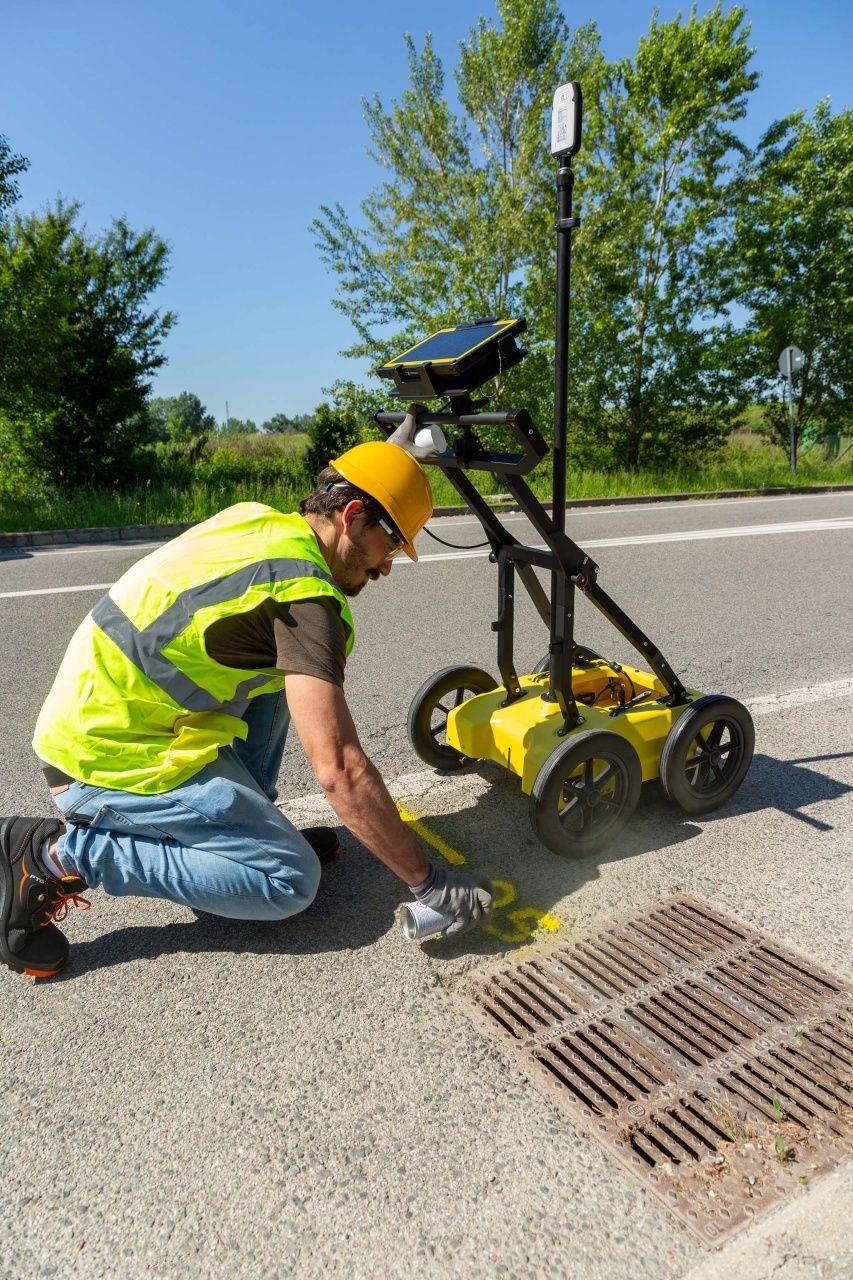

• Marcați utilitățile identificate pe sol sau înregistrați pozițiile acestora utilizând capacitățile de cartografiere ale sistemului.
• Exportați datele colectate pentru analize ulterioare sau raportare.

Pachet de Livrare Standard - Sistemul radar standard include:

• 4 roți fără aer (310mm)

• Suport RAM pentru tableta CT1500

• 1 baterie plus încărcător

Accesorii opționale compatibile

• Suportă poziționarea externă prin Encoder, GPS/GNSS extern și Stație Totală.

• Face parte din portofoliul Leica Geosystems de detectare și cartografiere subterană și poate fi combinat cu tableta recomandată Leica CT1500, antena inteligentă GG04 plus sau GPS60, și detectoarele și transmițătoarele de cabluri din seria DD SMART pentru o soluție completă.

• O cutie de transport rigidă este disponibilă ca soluție opțională pentru transportul sigur al sistemului DS4000.
